  Taylor III Asc









Description

  •  Bouton Marche/Arret - Volume
  •  Bouton Squelch / Asc
  •  Bouton Sélecteur de canaux
  •  Commutateur de Mode de modulation (AM/FM)
  •  Affichage digital du canal
  •  Vu-mètre à aiguille
  •  Prise micro en façade 6 broches
  •  Micro avec touches Up / Down
  •
  •  Nombre de canaux : 40 cx
  •  Puissance : 4 watts
  •

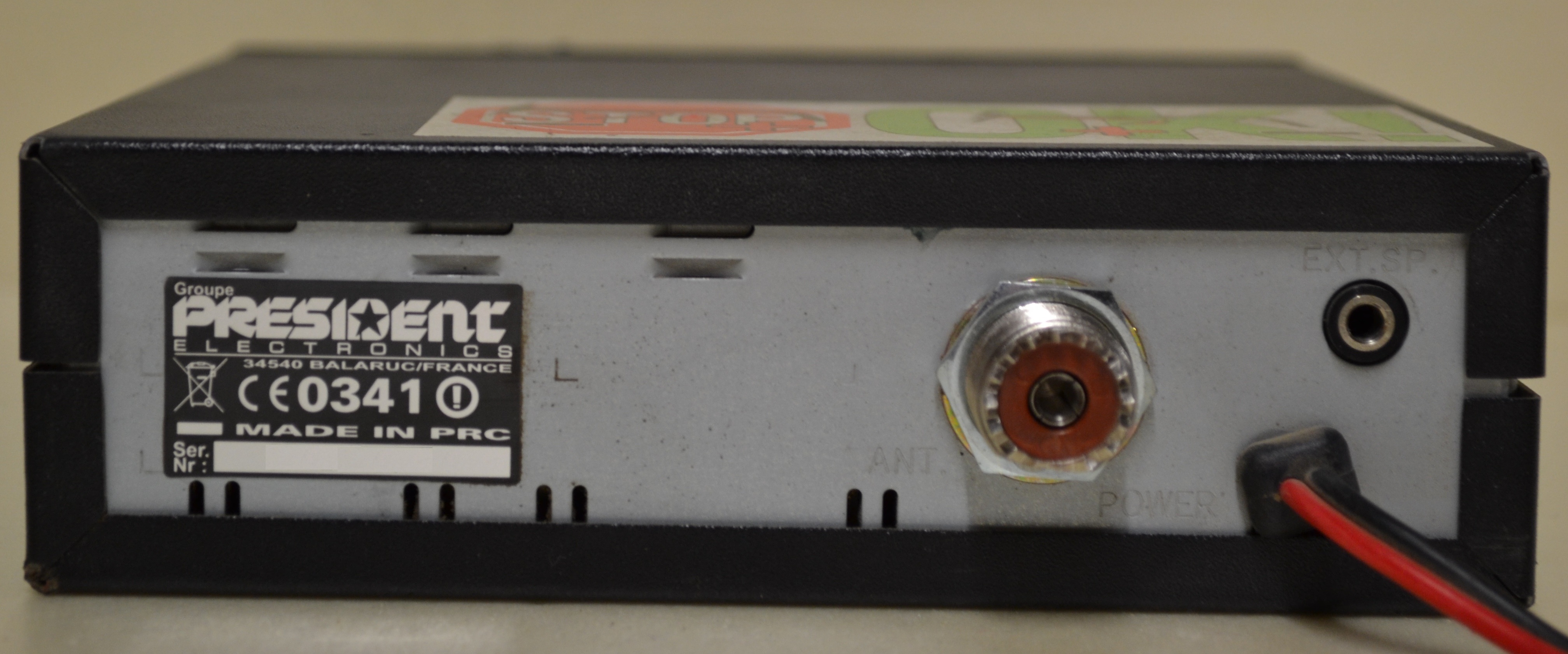

  •  Prise SO259 pour branchement de l'antenne
  •  Prise jack pour branchement haut parleur extérieur
  •  Cordon alimentation
  •
  •  N° homologation : 84/013 CB & 95.0122 CB0
  •  Version "Classic" commercialisé en 2015
  •
  •  Référence platine : PA-434 AB






Manuel / Brochure / Manuel de Service



Schéma





Branchement Micro

  1. Modulation
  2. Réception
  3. Emission - Up / Down
  4. -
  5. Tresse
  6. + 12 volts
