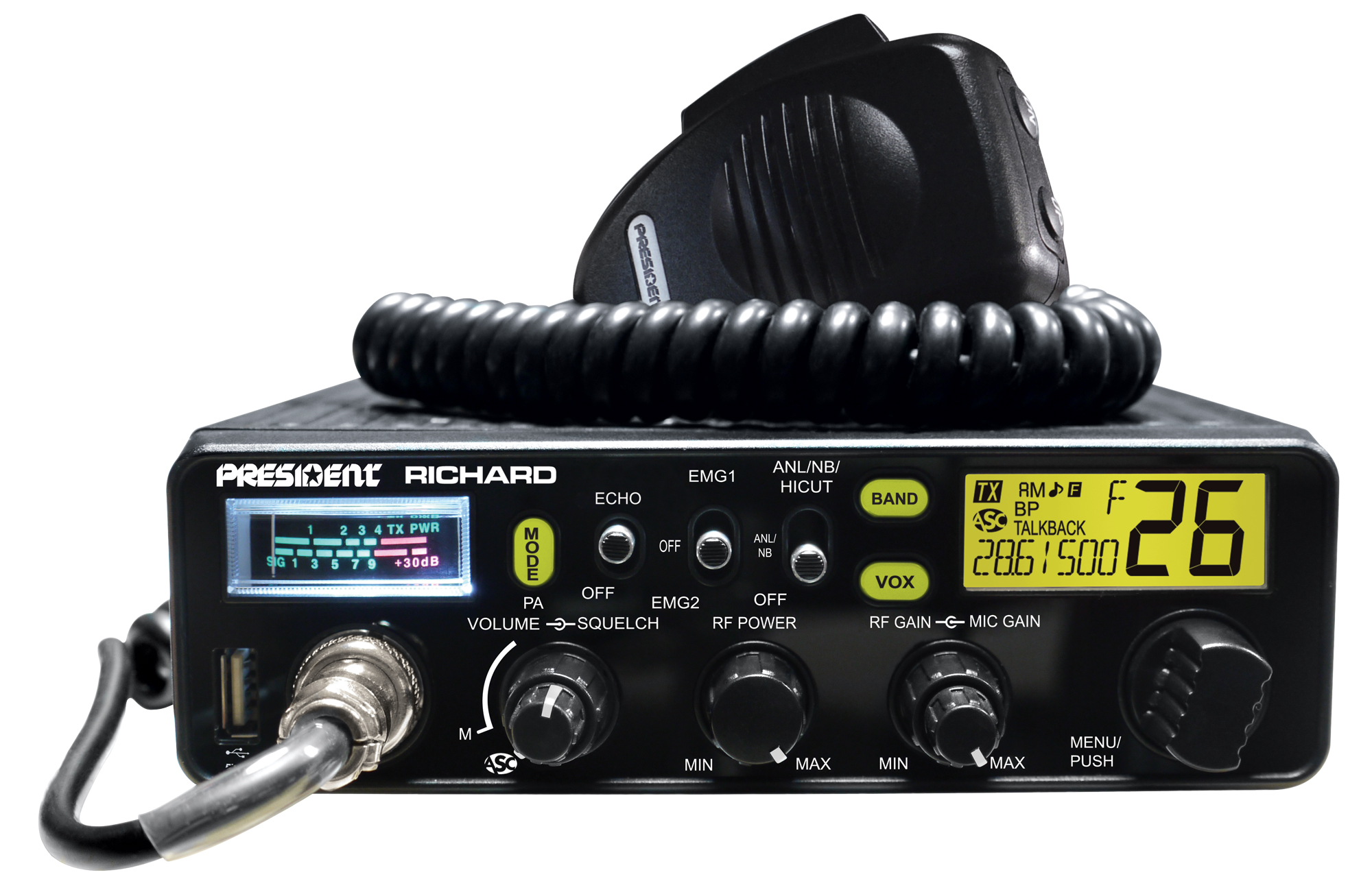

  Richard Asc









Description

  •  Bouton Off / Volume - Squelch / Asc
  •  Bouton RF power
  •  Bouton RF gain / Micro gain
  •  Sélecteur des canaux / Menu (push)
  •  Commutateur de Mode de modulation AM / FM
  •  Commutateur Echo
  •  Commutateur EMG 1 / EMG2
  •  Commutateur Filtre Anl, NB, Hi Cut
  •  Commutateur de Band /  Fonction
  •  prise USB
  •  Affichage Multifonction
  •  Prise micro 6 broches en façade
  •  Micro avec touches Up Down
  •
  •  Nombre de canaux : 24.890 à 24.990 Mhz et 28.000 à 29.700 Mhz (Export : 24.715 à 30.105 Mhz)
  •  Puissance : ? watts AM - ? watts FM
  •
  •  Prise SO259 pour branchement de l'antenne
  •  Prise jack pour branchement Haut Parleur extérieur
  •  Prise jack pour Public Adress
  •  Cordon alimentation
  •
  •  Norme : CE
  •  Commercialisé en Mars 2018
  •
  •  Référence platine : .....






Manuel / Brochure / Manuel de Service



Schéma









Branchement Micro

  1. Modulation
  2. Réception
  3. Emission - Up / Down
  4. -
  5. Tresse
  6. + 12 volts



Revue
