  Lincoln II Asc









Description

  •  Bouton Off / Volume
  •  Bouton Squelch / Asc
  •  Bouton RF Power
  •  Bouton Micro gain / Rf gain
  •  Bouton Clarifier
  •  Bouton Sélecteur de canaux par rotacteur et touche Up/Down
  •  Commutateur Scan / Dw (double veille)
  •  Commutateur Filtre Nb-Anl / Hi-Cut
  •  Commutateur Echo / Echo Set
  •  Commutateur Roger Beep / Beep (touche)
  •  Commutateur Canal 19 - 9 auto / Lock
  •  Commutateur Indic (multifonction) / Call
  •  Commutateur Split / Split Set
  •  Commutateur Mode / CTCSS / DCS
  •  Commutateur Band / +10Khz
  •  Commutateur Vox / Vox Set
  •  Commutateur Mem
  •  Commutateur Mem / Store
  •  Afficheur Multi-information (Tx/Scan/NB/Swr/Beep/Numéro du Canal)
  •  Prise micro en façade 6 broches
  •  Micro avec touche Up/Down
  •
  •  Nombre de canaux : 28 à 29.7 Mhz
  •  Puissance : 12 w AM/CW - 28 w FM - 31 w BLU
  •

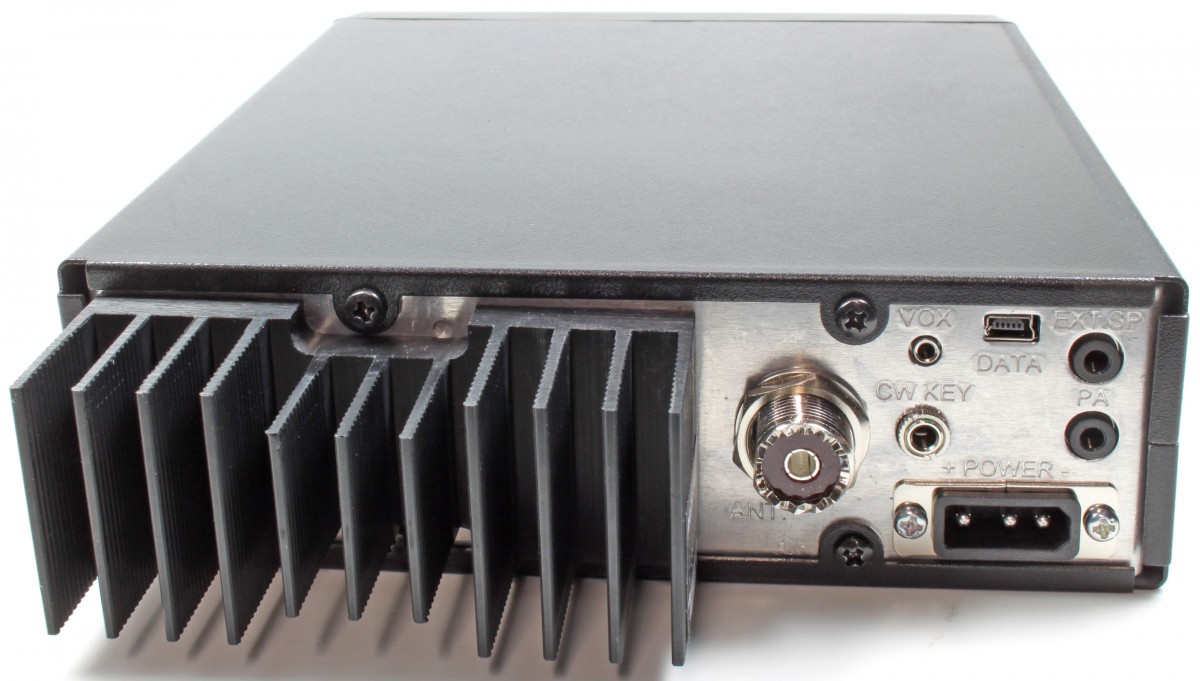

  •  Prise SO259 pour branchement de l'antenne
  •  Prise jack pour branchement haut parleur extérieur
  •  Prise jack pour branchement public adress externe
  •  Prise jack pour branchement pioche CW
  •  Prise jack pour branchement VOX
  •  Prise alimentation 3 broches
  •  Norme CE : CE0700
  •  Commercialisation : Janvier 2014
  •
  •  Référence platine : LINCOLNIIPCB1

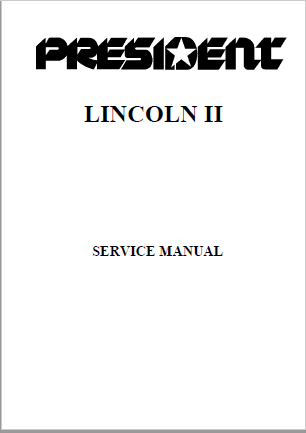

Manuel / Brochure / Manuel de Service



Schéma





Branchement Micro

  1. Modulation
  2. Réception
  3. Emission - Up / Down
  4. -
  5. Tresse
  6. + 12 volts



Revue
