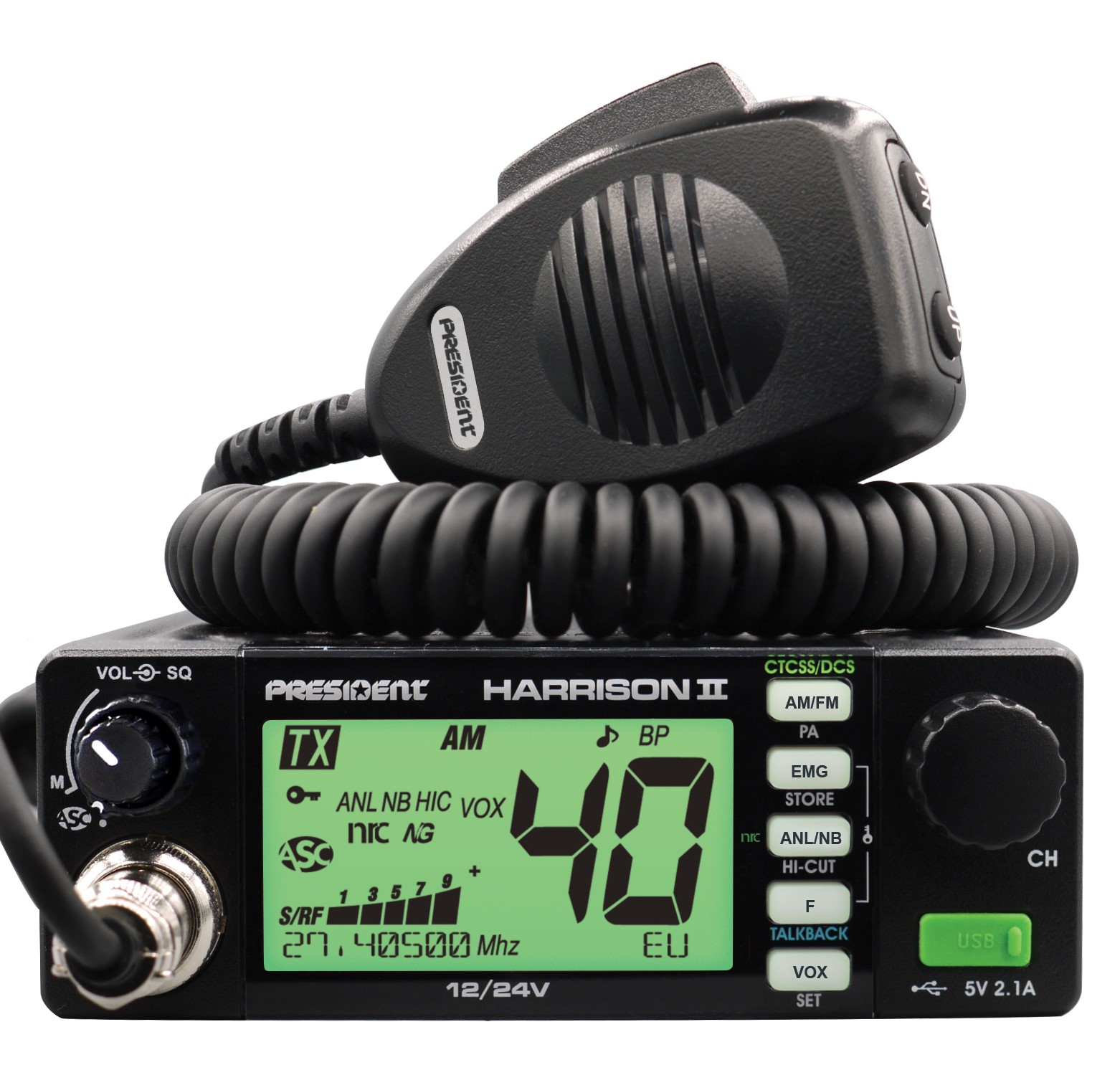

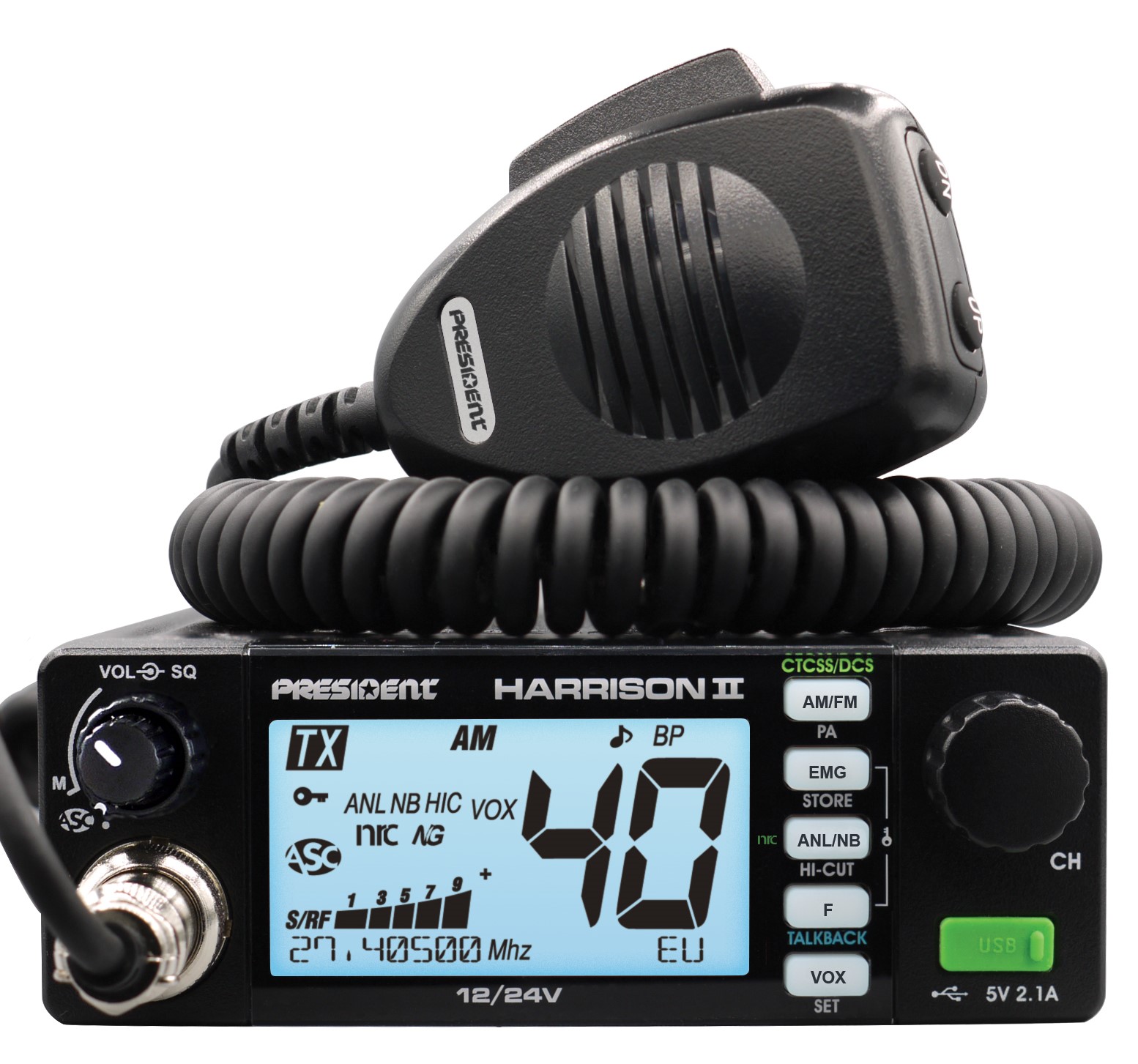

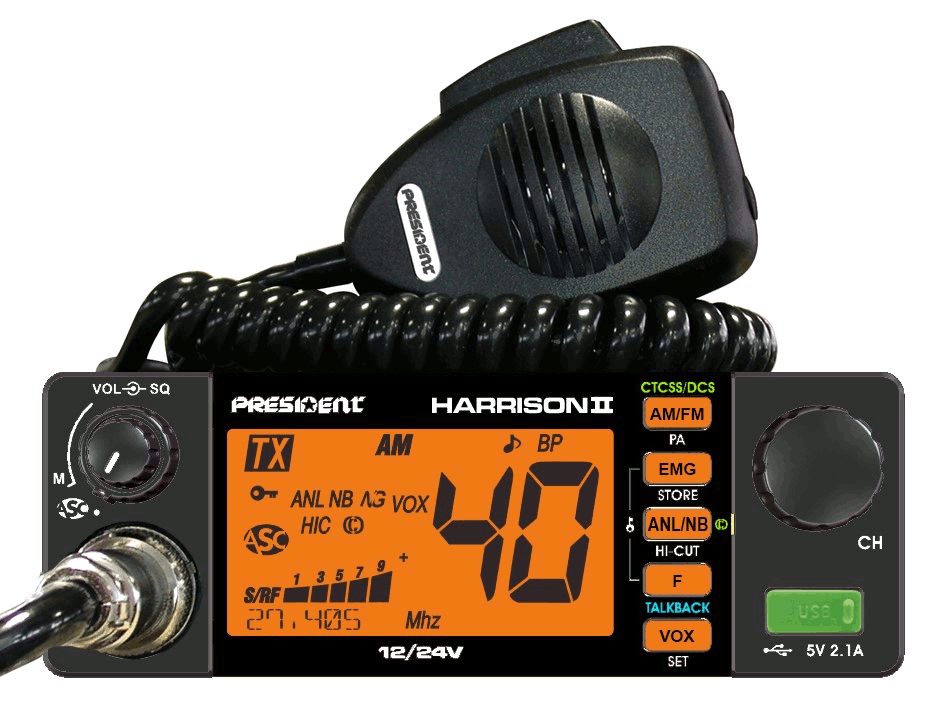

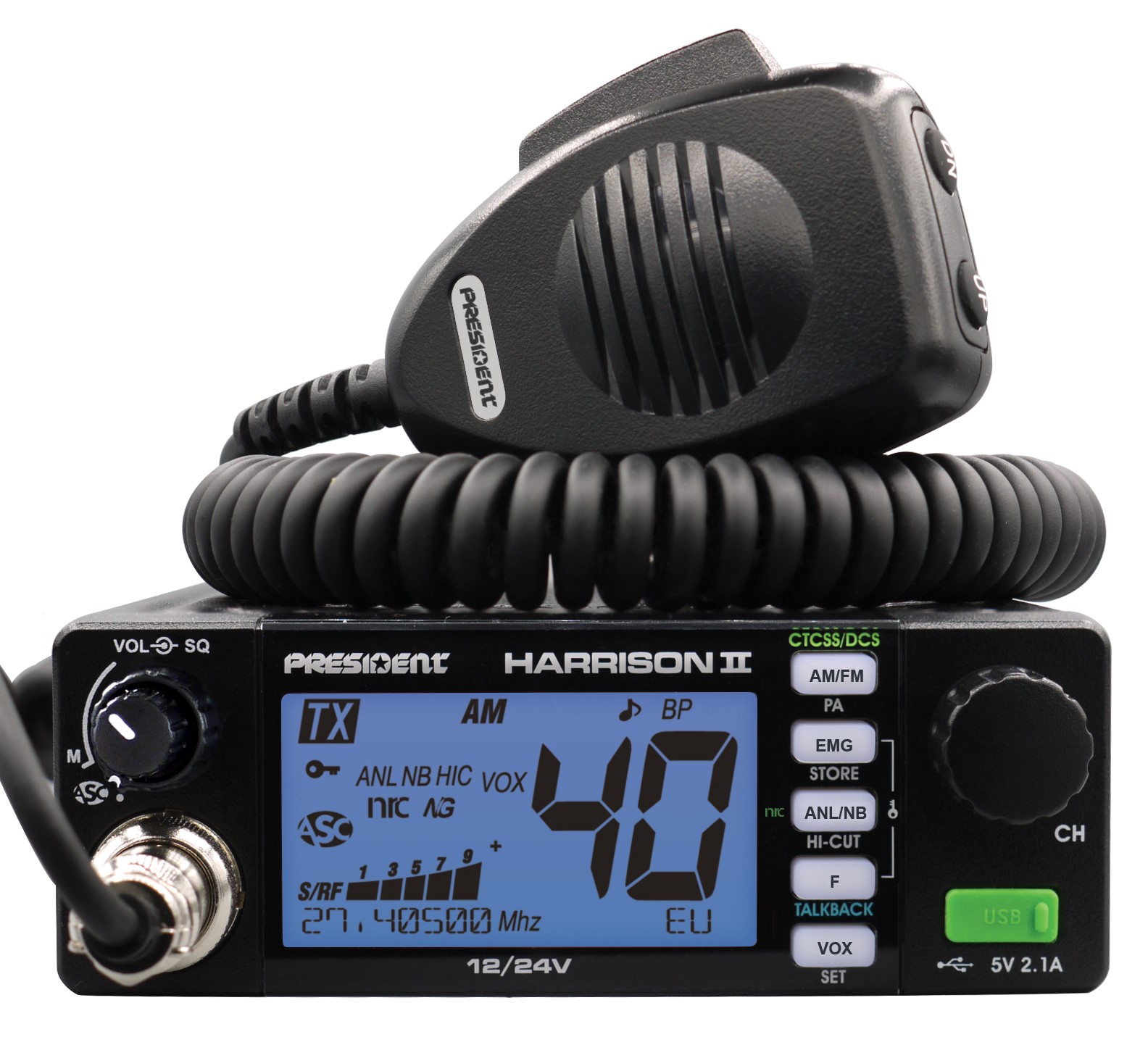

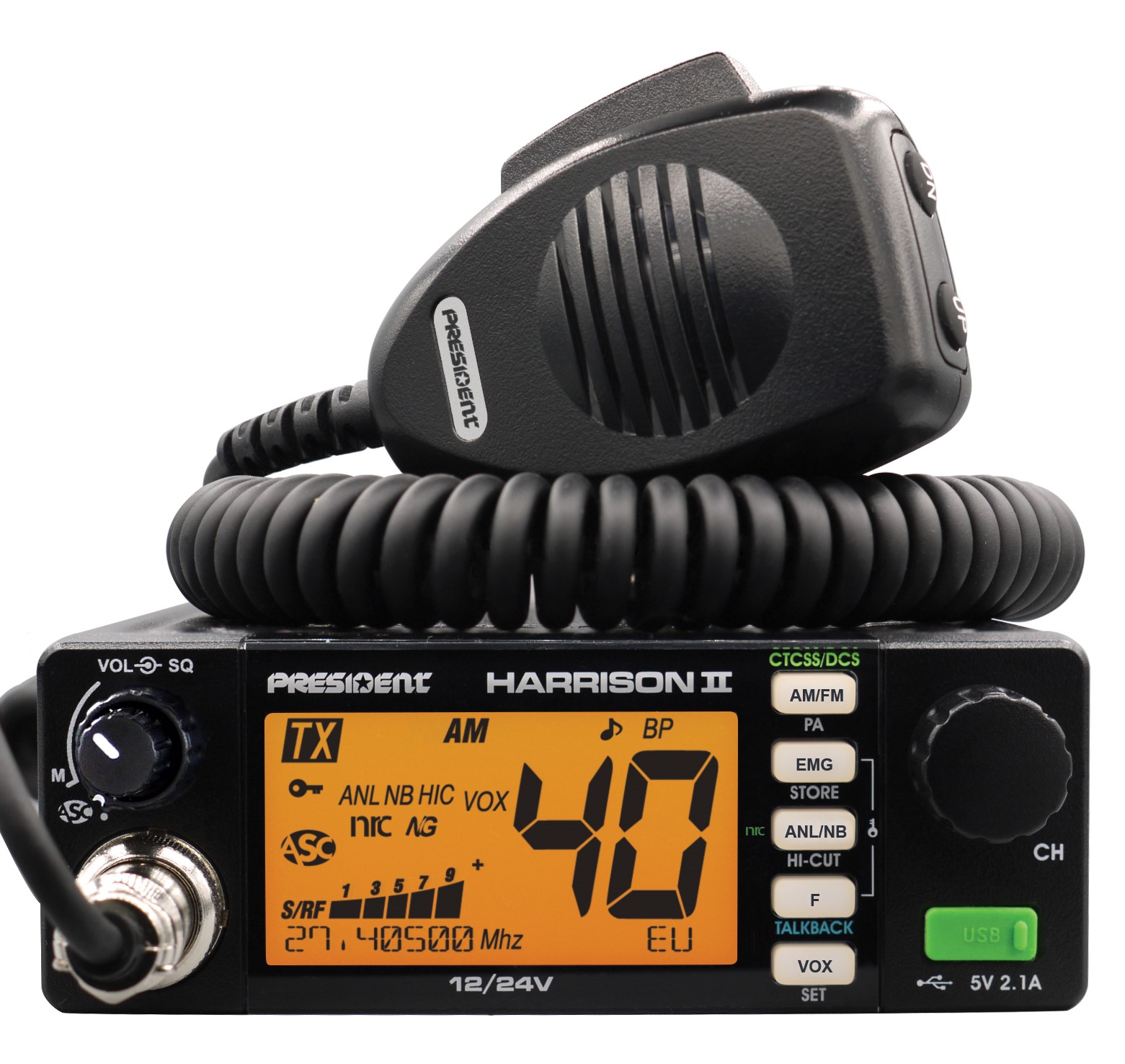

  Harrison II Asc









Description

  •  Bouton Off / Volume
  •  Bouton Squelch / Asc
  •  Bouton Rf gain
  •  Bouton Sélecteur de canaux
  •  Commutateur Mode de modulation AM / FM / PA
  •  Commutateur EMG - Menu
  •  Commutateur Filtre Nb / Anl / Hi-Cut - Lock
  •  Commutateur Vox
  •  Commutateur F
  •  Commutateur Scan
  •  Prise USB
  •  Affichage Multifonction
  •  Prise micro en façade 6 broches
  •  Micro avec Up/Down (montée & descente des canaux)
  •
  •  Nombre de canaux : 40 cx (Version Export : ? cx)
  •  Puissance : 4 watts
  •
  •  Prise SO259 pour branchement de l'antenne
  •  Prise jack pour branchement Haut Parleur extérieur
  •  Prise jack pour Public Adress
  •  Cordon alimentation
  • (12v/24v)
  •
  •  Norme : CE
  •  Commercialisé en Octobre 2018
  •
  •  Référence platine : ......






Manuel / Brochure / Manuel de Service





Schéma









Branchement Micro

  1. Modulation
  2. Réception
  3. Emission
  4. Up / Down
  5. Tresse
  6. + 12 volts
