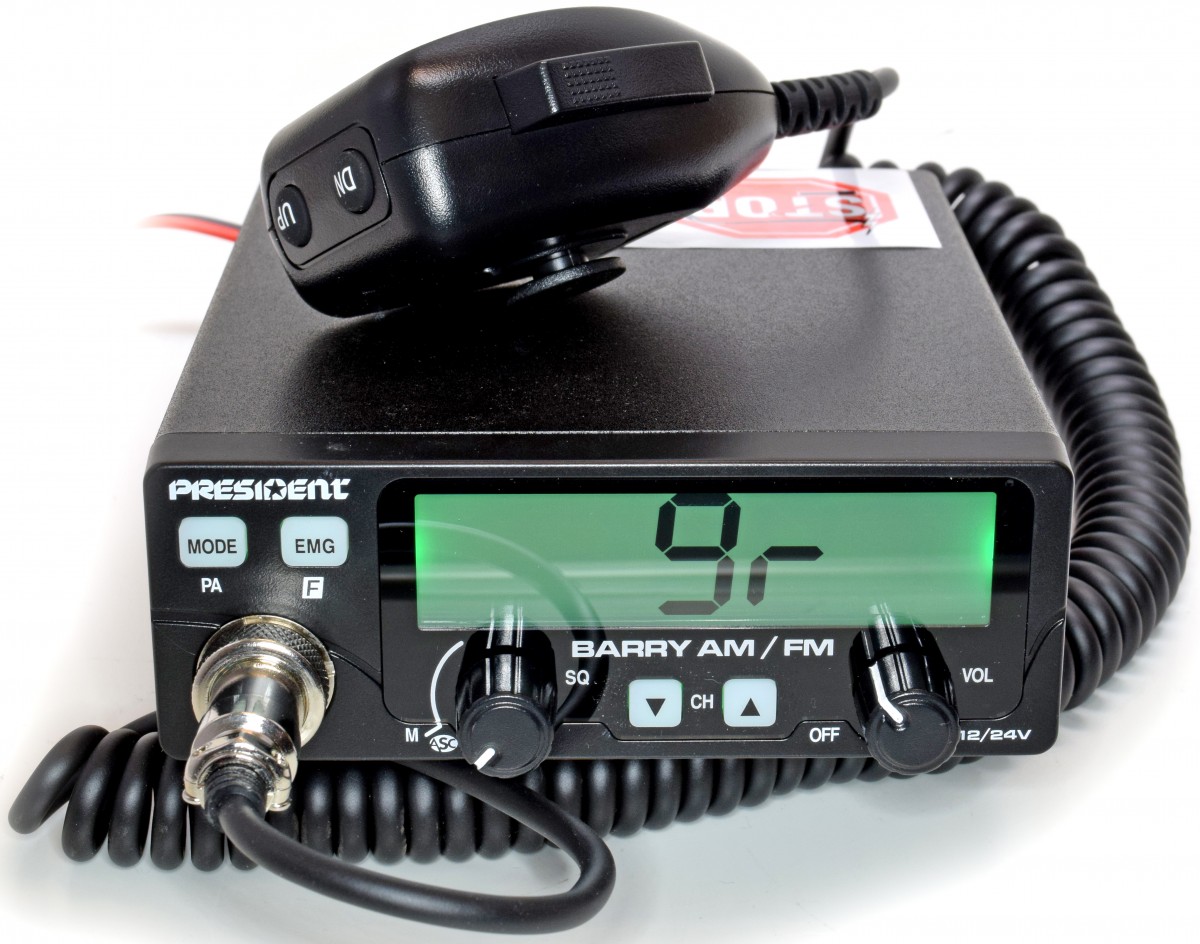

  Barry AM-FM Asc









Description

  •  Bouton Off / Volume
  •  Bouton Squelch / Asc
  •  Touche Up et Down pour monter et descente des canaux
  •  Commutateur de Mode de modulation AM / FM / PA (Public Adress)
  •  Commutateur CH 9 et CH 19 automatique / Fonction
  •  Affichage Multifonction
  •  Prise micro 6 broches en façade
  •  Micro avec touches Up Down
  •
  •  Nombre de canaux : 40 cx (Version Export : 120 cx)
  •  Puissance : 4 watts
  •
  •  Prise SO259 pour branchement de l'antenne
  •  Prise jack pour branchement Haut Parleur extérieur
  •  Prise jack pour branchement Public Adress
  •  Cordon alimentation
  •
  •  Norme CE 0700
  •  Commercialisé en mai 2017
  •  Version 12/24 volts
  •
  •  Référence platine : ....






Manuel / Brochure / Manuel de Service



Schéma







Branchement Micro

  1. Modulation
  2. Réception
  3. Emission - Up / Down
  4. -
  5. Tresse
  6. + 12 volts
