   RCI 2950








Description

  •  Bouton Off - Volume / Squelch
  •  Bouton RF power / Micro gain
  •  Bouton Clarifier / RF gain
  •  Bouton Sélecteur de Mode PA/CW/AM/FM/USB/LSB
  •  Bouton Sélecteur de canaux et touches Up / Down
  •  Commutateur Filtre Nb/Anl - Off
  •  Commutateur Roger Beep
  •  Commutateur Split
  •  Commutateur Prog
  •  Commutateur Man
  •  Commutateur SHF
  •  Commutateur DIM
  •  Commutateur SWR (Tos-mètre)
  •  Commutateur Scan
  •  Commutateur Mem (mémoire)
  •  Commutateur Ent (enter)
  •  Commutateur Lock
  •  Affichage multi fonction Canal, Fréquence, etc ....
  •  Prise micro en façade 6 broches
  •  Micro
  •
  •  Nombre de canaux : 28 à 29.7 Mhz (version export : 26 à 29.7 Mhz)
  •  Puissance : 4 watts (Version Export : 8 Watts AM/FM - 12 watts CW - 25 Watts BLU)
  •

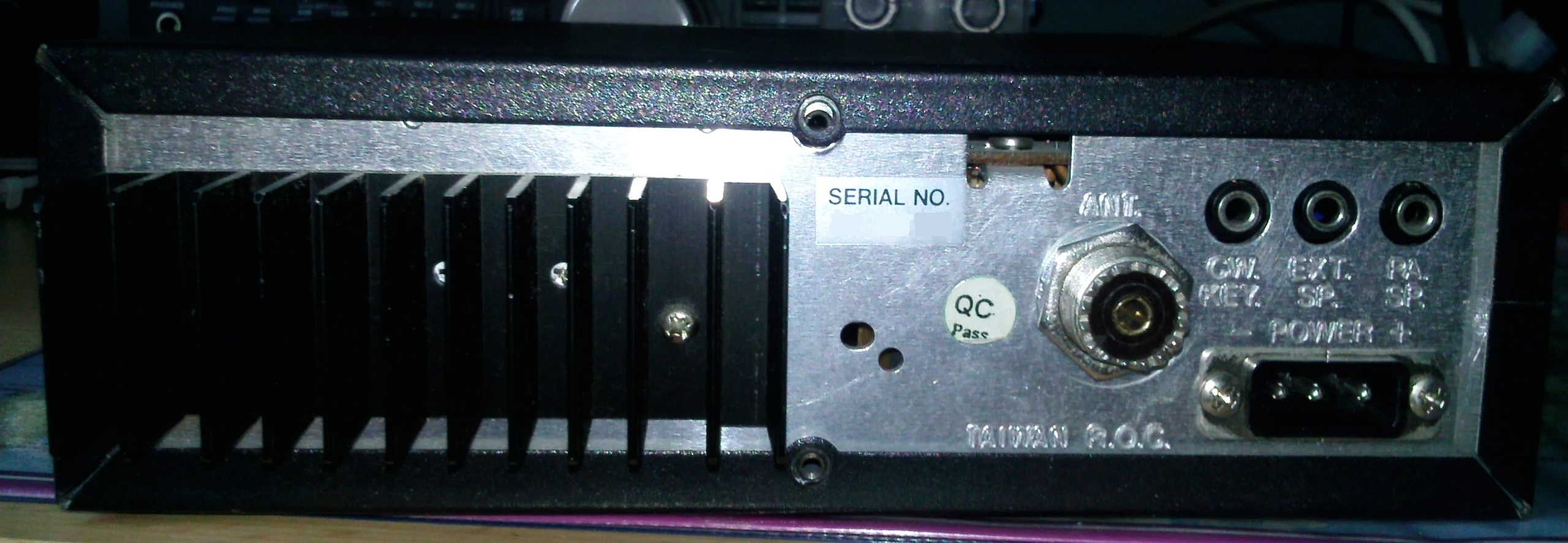

  •  Prise SO259 pour branchement de l'antenne
  •  Prise jack pour branchement haut parleur extérieur
  •  Prise jack pour branchement Public Adress
  •  Prise jack pour branchement pioche CW
  •  Prise alimentation 3 broches
  •
  •  N° homologation : ....
  •
  •  Référence platine : EPT295010Z






Manuel / Brochure / Manuel de Service



Schéma







Branchement Micro
  1. Tresse
  2. Modulation
  3. Emission
  4. Réception
  5. Up
  6. Down



Revue
